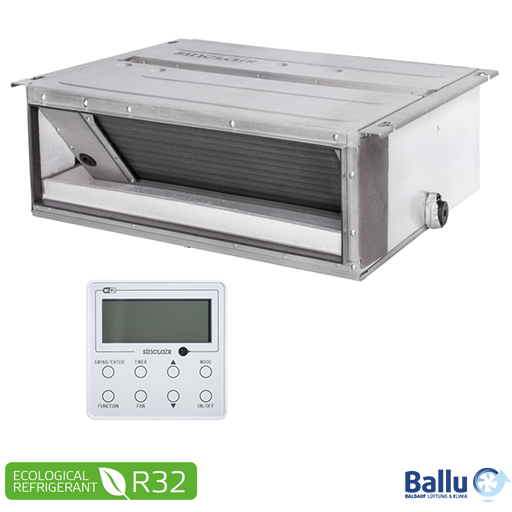

MV-D24BI2 Multisplit Kanalgerät inkl. Kabel (Wifi) und IR-Fernbedienung

  • Kühl­leis­tung 7,0 kW
  • Heiz­leis­tung 8,0 kW
  • Kom­pak­tes Design
  • Kabel-Fern­be­die­nung (SWC-04) gehö­ren zur Stan­dard­aus­rüs­tung
  • Kon­den­sat­pum­pe
  • Die Außen­ein­heit ist ein unab­hän­gi­ges Pro­dukt

Artikelbeschreibung

Artikelnummer: 2923
Kanalgeräte, Multi-Split Klimageräte

MV-D24BI2 Multisplit Kanalgerät inkl. Kabel (Wifi) und IR-Fernbedienung

SINCLAIR Innen­ein­heit als Kanal­ein­bau­ge­rät für Kühl- und Wär­me­pum­pen­be­trieb. Kom­bi­nier­bar mit Mul­ti­split-Aus­sen­ein­hei­ten der Serie MV (R32).

Gerä­te­auf­bau: Das Kanal­ein­bau­ge­rät fin­det durch sei­ne fla­che Bau­hö­he in fast jeder Zwi­schen­de­cke Platz, beson­ders wenn Luft­lei­tun­gen oder Tex­til­schläu­che zum Ein­satz kom­men sol­len. Das Gehäu­se besteht aus ver­zink­tem Stahl­blech und ist schall- sowie wär­me­däm­mend ver­klei­det. Der Luft­an­saug befin­det sich wahl­wei­se an der Unter- oder Hin­ter­sei­te über dahin­ter ange­ord­ne­ten aus­wasch­ba­ren Luft­fil­tern. Der Luft­an­saug befin­det sich wahl­wei­se an der Unter- oder Hin­ter­sei­te. Der Luft­aus­blas erfolgt an der Front­sei­te über einen recht­ecki­gen Flansch an bau­sei­tig ange­schlos­se­nen Kanä­le oder über fle­xi­ble Tex­til­schläu­che.

Wär­me­tau­scher: Lamb­da-Hoch­leis­tungs­wär­me­tau­scher, als Ver­damp­fer / Ver­flüs­si­ger aus Kup­fer­roh­ren mit Alu­mi­ni­um­la­mel­len. Die Rohr­lei­tungs­an­schlüs­se erfol­gen im Zwi­schen­de­cken­be­reich. Eine Kon­den­sat­was­ser­pum­pe ist im Gerät inte­griert und hat eine leis­tungs­star­ke För­der­hö­he.

Ven­ti­la­tor: Beson­ders lauf­ru­hi­ger dop­pel­sei­tig ansau­gen­der Radi­al­ven­ti­la­tor, direkt ange­trie­ben über einen ener­gie­spa­ren­den inver­ter­ge­re­gel­ten DC Motor. Der Inver­ter­mo­tor ermög­licht eine sehr genaue Anpas­sung der exter­nen sta­ti­schen Pres­sung an das bau­sei­tig ange­schlos­se­ne Kanal­sys­tem. Die Lüf­ter­dreh­zahl ist manu­ell auf der Fern­be­die­nung vor­wähl­bar.

Rege­lung: Mikro­pro­zes­sor mit inte­grier­tem Selbst­dia­gno­se-Sys­tem. Die Visua­li­sie­rung von Betriebs­zu­stän­den sowie War­tungs­mel­dun­gen wer­den über die ein­ge­bau­ten LED´s ange­zeigt. Alle Betriebs- sowie Funk­ti­ons­pa­ra­me­ter kön­nen über eine Kabel und Infra­rot-Fern­be­die­nung ein­ge­ge­ben wer­den, die stan­dard­mä­ßig im Lie­fer­um­fang ent­hal­ten sind.

Funk­tio­nen: Auto­ma­ti­scher Wie­der­an­lauf nach Span­nungs­aus­fall, Modus Auto / Küh­len / Hei­zen / Ent­feuch­tung, manu­el­le oder auto­ma­ti­sche Lüf­ter­dreh­zahl­wahl, Timer-Funk­ti­on, Auto-Swing Modus mög­lich, aus­wasch­ba­re Fil­ter.

Fern­be­die­nun­gen: Mit der im Set ent­hal­ten­den Infra­rot- und Kabel-Fern­be­die­nung kön­nen sämt­li­che Funk­tio­nen der Ein­heit genutzt wer­den, die­se sind:
Start/Stopp, Betriebs­art­wahl, Tem­pe­ra­tur­wahl, Lüf­ter­stu­fen­wahl, Ein-/Aus­schalt-Timer, Tur­bo­tas­te zum Schnell­küh­len / ‑hei­zen, Schalf­mo­dus, Ener­gie­spar­fuk­ti­on, Hei­zen 8°C, Kin­der­si­che­rung.

Die Kabel­fern­be­die­nung ver­fügt über ein inte­grier­ten WLAN-Modul . Dadurch kann die Kli­ma­an­la­ge auch vom Smart­phone aus über die EWPE Smart App bedient wer­den. Der Con­trol­ler ent­hält auch die MOD­BUS-Schnitt­stel­le zum Anschluss des Gerä­tes am über­ge­ord­ne­ten Sys­tem oder z.B. an einen SCC-36 oder SCC-16 Zen­tral­con­trol­ler

Optio­nen: Kabel­fern­be­die­nung SWC-02 (mit Wochen- und Tages­ti­mer), Toch Zen­tral­con­trol­ler SCC-36, GSM Modu­le G2S (Ein-/Aus­schal­ten) oder G2S‑T (Stö­rungs­wei­ter­lei­tung), BACNET Schnitt­stel­le SBG-01

Tech­ni­sche Daten:
Nenn­käl­te­leis­tung: 7,0 kW (bei Aussentemp.35°C/ Innentemp.27°C/46% r.F.)
Heiz­leis­tung: 8,0 kW (bei Aussentemp.7°C/85% r.F., Innentemp.20°C/46% r.F.)

Ver­sor­gungs­span­nung: 220 – 240 V / 1 Ph / 50 Hz

Käl­te­mit­tel: R32
Durch­mes­ser Rohr­lei­tung – Flüs­sig­sei­tig: 1/4″ (6,4 mm)
Durch­mes­ser Rohr­lei­tung – Gas­sei­tig: 5/8″ (16 mm)

Luft­vo­lu­men­strom: 1300 / 1200 / 1000 / 900 m³/h
Exter­ne sta­ti­sche Pres­sung: 0 – 40 Pa
Schall­druck­pe­gel (in 1,4m Frei­feld): 46 / 42 / 40 / 36 dB(A)
Schall­leis­tung: 61 / 57 / 55 / 51 dB(A)

Ent­feuch­tung: 2,5 l/h
För­der­hö­he inte­grier­te Kon­den­sat­pum­pe: 1000 mm

Abmes­sun­gen Innen­ein­heit B x H x T: 900 x 260 x 655 mm
Net­to­ge­wicht: Innen­ein­heit: 31 kg

Soll-Tem­pe­ra­tur­be­reich: +16 bis +30°C

Bezugs­nach­weis:
Bal­lu GmbH – Bald­auf Lüf­tung & Kli­ma
Wer­ner von Sie­mens­stra­ße 1
7343 Neu­tal
www.ballu.at / office@ballu.at
