Bewegungssensor für AHU Wohnraumlüftungsgeräte (Aufputz)

Der Bewe­gungs­mel­der ist spe­zi­ell für die Instal­la­ti­on im Innen- oder Außen­be­reich kon­zi­piert. Genia­les Innen­de­sign ver­ein­facht die Ver­ka­be­lung und sorgt für eine dich­te­re Abdich­tung. Neben intel­li­gen­tem Innen­de­sign ist das attrak­ti­ve Außen­de­sign auch auf das Inne­re des Wohn­raums abge­stimmt.

Dank des Bewe­gungs­mel­ders wird das Gerät nicht ohne Anwen­dung betrie­ben – es erhöht die Luft­pro­duk­ti­vi­tät nur, wenn Bewe­gung im Raum erkannt wird. Zum Bei­spiel lief die Ein­heit stan­dard­mä­ßig mit 30 % Leis­tung, und wenn Bewe­gung im Raum erkannt wird, wird der Luft­aus­gang der Ein­heit auf den zuvor im Con­trol­ler ein­ge­stell­ten Wert erhöht.

Eine aus­ge­zeich­ne­te tech­ni­sche Lösung für öffent­li­che Räu­me – Büros, Geschäf­te, Schu­len, Kin­der­gär­ten sowie Pri­vat­häu­ser und Woh­nun­gen.

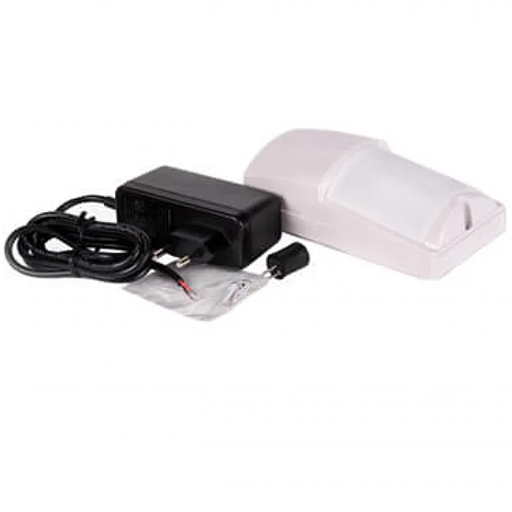

Das Set ent­hält:

• Bewe­gungs­mel­der 2VDC, LX 402 (1 Stück)
• Wand­ler 230 VAC / 12 VDC, 1A (1 Stück)
• Schwar­zer DIN-Laut­spre­cher­ste­cker * (1 Stück)
• Benut­zer­hand­buch (1 Stück)

Ver­bin­dung des Bewe­gungs­mel­ders mit der Luft­be­hand­lungs­an­la­ge:

1. Instal­lie­re den CO2-Sen­sor in der gewünsch­ten Posi­ti­on, indem du ihn mit 4 Schrau­ben befes­tigst (nicht im Lie­fer­um­fang).
2. Es ist not­wen­dig, ein 4‑A­d­rig-Kabel vom CO2-Sen­sor zum Gerät zu instal­lie­ren (nicht im Lie­fer­um­fang)
3. Ver­wen­de davon 2 Dräh­te für das 12-DC Netz und die ande­ren 2 Dräh­te für KEIN Signal
4. Ent­fer­ne den 230-V-AC/12-V-DC-Kon­ver­ter aus der Box und ver­bin­de ihn mit dem Sen­sor an den + und– Ver­bin­dun­gen über ein 4‑adriges Kabel über 2 Dräh­te. Ach­te auf die rich­ti­ge Pola­ri­tät
5. Die ver­blei­ben­den 2 Signal-NO-Dräh­te ver­bin­den sich mit der Luft­be­hand­lungs­ein­heit an der mit D2 mar­kier­ten Ver­bin­dung über den DIM-Anschluss * (im Bau­satz ent­hal­ten, sie­he Abbil­dung unten) und im Inne­ren des Bewe­gungs­mel­ders an Punkt 2 COM und 3 NO.
