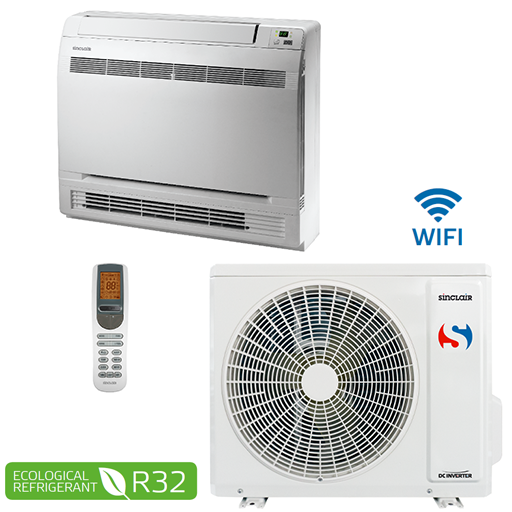

SIP+SOP-18BI (Set) Single-Split BiFlow Konsolengerät inkl. Infrarot-Fernbedienung

SIN­CLAIR Innen­ein­heit als BiF­low Kon­so­len-Stand­ge­rät (R32) für Kühl- und Wär­me­pum­pen­be­trieb.
Kom­bi­nier­bar mit Ein­zel­split- Aus­sen­ein­eit SOP-18BI.

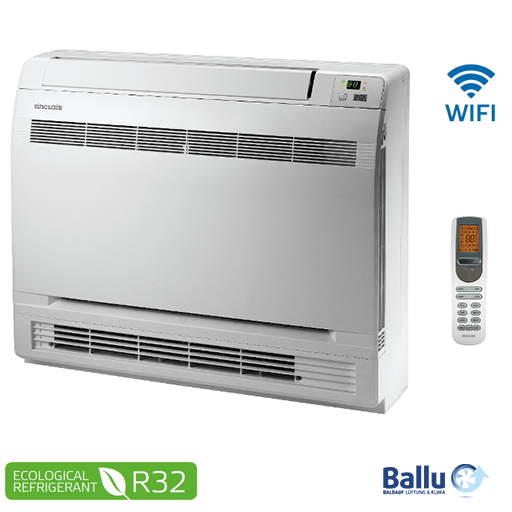

Das Kon­so­len­ge­rät wird boden­nah wie ein Heiz­kör­per mon­tiert und und ist durch indi­vi­du­ell zuschalt­ba­re Luft­aus­läs­se (Aus­lass nach oben und am Fuß­bo­den) ide­al für den Dach­ge­schoss­aus­bau oder bei nied­ri­gen Wän­den kon­zi­piert. Es ver­bin­det ein schlan­kes Design mit maxi­ma­ler Effi­zi­enz. Dank der Gestal­tung der Gerä­te kann die Luft in zwei Rich­tun­gen aus­ge­bla­sen wer­den, um den Betrieb beim Kühlen/Heizen opti­mie­ren zu kön­nen. Im Heiz­mo­dus bla­sen sie war­me Luft ent­lang des Boden (über das unte­re Aus­blas­git­ter), im Kühl­mo­dus hin­ge­gen zur Decke und gewähr­leis­ten so maxi­ma­len ther­mi­schen Kom­fort im Haus oder Büro.

Auf­bau der Ein­heit:
Das Sin­clair BiF­low KON­SO­LEN Stand­ge­rät besticht durch sein fla­ches Kunst­stoff­ge­häu­se. Das Innen­teil wird mit der mit­ge­lie­fer­ten Hal­te­rung an die Wand mon­tiert. Front­blen­de mit her­aus­nehm­ba­rem und wasch­ba­rem Kas­set­ten­luft­fil­ter. Zusätz­li­cher Aktiv­koh­le­fil­ter zur Geruchs­ab­sorb­ti­on,  elek­tro­sta­ti­scher Fil­ter zur Pol­len­ab­sorb­ti­on und zusätz­li­cher elek­tro­sta­ti­scher Hoch­leis­tungs-Luft­fil­ter. Aus­blas­öff­nung im unte­ren Bereich mit moto­risch ange­trie­be­nen Lamel­len. Das LED-Dis­play bestehend aus der Modus­sym­bo­lik und einer Zif­fern­an­zei­ge. Der Emp­fän­ger der Infra­rot-Fern­be­die­nung ist in der Front des Geräts inte­griert. Hin­ter der Gerä­te­ver­klei­dung befin­den Sich die ent­spre­chen­den Anschlüs­se für Käl­te­ver­roh­rung, Kon­den­sat­ab­füh­rung und Elek­tro­zu­lei­tung, wel­che belie­big nach links, rechts, hin­ten oder nach unten her­aus­ge­führt wer­den kön­nen.

Luft­rei­ni­gung Ioni­sa­tor:
Das Gerät ist mit einem zuschalt­ba­ren Cold Plas­ma-Ioni­sa­tor zur Erzie­lung eines per­fek­ten Raum­kli­mas aus­ge­stat­tet. Mit der effi­zi­en­ten Funk­ti­on PLAS­MA­TECH­NO­LO­GIE erhal­ten Sie merk­lich rei­ne­re und fri­sche­re Luft. Dank den SIN­CLAIR-Kli­ma­an­la­gen wird Ihre Umge­bung nicht nur nach Ihren Anfor­de­run­gen gekühlt oder geheizt, son­dern sie wird auch siche­rer. Die Plas­ma-Tech­no­lo­gie besei­tigt schäd­li­che, in der Luft befind­li­che Bak­te­ri­en. So ist die Raum­luft nicht nur sau­ber, son­dern auch frisch. Die Plas­ma-Tech­no­lo­gie der Luft­rei­ni­gung sorgt für ein natür­li­ches Bio­kli­ma, das reich an akti­ven Sau­er­stoff­mo­le­kü­len (sog. Ionen) ist. Sie erzeugt mess­ba­re und kon­trol­lier­ba­re Men­gen an posi­ti­ven und nega­ti­ven Sau­er­stof­fio­nen. Die nega­ti­ven Ionen ent­hal­ten ein Elek­tron. Die­ses Elek­tron ist bei den posi­ti­ven Ionen nicht vor­han­den, wodurch insta­bi­le Bedin­gun­gen erreicht wer­den.

Ven­ti­la­tor 7‑stufig:
Der schwin­gungs­ge­dämpf­te Ven­ti­la­tor ist direkt­ge­trie­ben und in meh­re­ren Stu­fen mit­hil­fe der Fern­be­die­nung steu­er­bar. Durch das spe­zi­el­le Design des Tan­gen­ti­al­ven­ti­la­tors wur­de die Leis­tung und zugleich die Laut­stär­ke der Innen­ge­rä­te ver­bes­sert. Die mit einem Swing­mo­tor aus­ge­stat­te­ten Luft­leit­la­mel­len sind ver­stell­bar. Mit der Tur­bo-Funk­ti­on wird die kon­di­tio­nier­te Luft mit Hoch­ge­schwin­dig­keit im Raum ver­teilt um inner­halb kür­zes­ter Zeit eine Kli­ma­ti­sie­rung des Rau­mes zu errei­chen. Im Quiet (LEISE)-Mode wird die Laut­stär­ke des Lüf­ters wei­test­ge­hend her­un­ter­ge­fah­ren.

Käl­te­kreis­lauf:
Der Hoch­leis­tungs­wär­me­tau­scher besteht aus Kup­fer­roh­ren mit ange­press­ten Alu­mi­ni­um-Lamel­len. Das eva­ku­ier­te, getrock­ne­te und mit Schutz­gas gespül­te Sys­tem ist mit Bör­del­an­schlüs­sen aus­ge­stat­tet und kann in kür­zes­ter Zeit mit der Käl­te­mit­tel­lei­tung des Außen­ge­räts ver­bun­den wer­den.

Kon­den­sat:
Die aus iso­lier­tem Kunst­stoff bestehen­de Kon­den­sat­wan­ne ist unter dem Ver­damp­fer ange­bracht und kann ent­we­der über einen natür­li­chen Ablauf oder mit­hil­fe einer optio­na­len Kon­den­sat­pum­pe geleert wer­den. Der Kon­den­sa­t­anschluss kann auf der lin­ken / rech­ten Gerä­te­sei­te ange­schlos­sen wer­den oder nach unten abge­lei­tet wer­den.

Steue­rung:

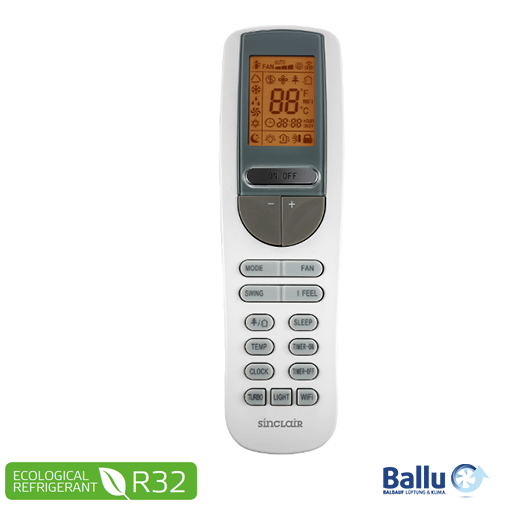

Die BiF­low KON­SO­LEN Gerä­te­se­r­ie wird über die mit­ge­lie­fer­te Infra­rot­fern­be­die­nung gesteu­ert. Beson­de­re Funk­tio­nen wie ein Timer, eine 8°C tem­pe­rie­rungs Heiz­funk­ti­on, die Kin­der­si­che­rung, Modi und Tem­pe­ra­tur­ein­stel­lung, die iFeel- und wei­te­re Funk­tio­nen kön­nen hier­über ein­ge­stellt wer­den.

Bei der iFeel Funk­ti­on erfasst ein Minia­tur-Tem­pe­ra­tur­füh­ler im Inne­ren der Fern­be­die­nung die Tem­pe­ra­tur und sen­det die­se Info an das Innen­ge­rät; das Gerät passt dann die Tem­pe­ra­tur und die Geblä­se­dreh­zahl so an, daß die Bedin­gun­gen für den Kom­fort und die Ener­gie­ein­spa­run­gen gleich­zei­tig erfüllt sind.

Über die «Licht»-Taste kann die Anzei­ge an der Innen­ein­heit ein- oder aus­ge­schal­tet wer­den (ide­al für Schlaf­zim­mer).

Die X‑FAN Funk­ti­on bei Sin­clair ist eine Geblä­se-Nach­lauf­funk­ti­on, die dazu dient, das Inne­re des Geräts nach dem Aus­schal­ten zu trock­nen, um Schim­mel­bil­dung zu ver­hin­dern.

Im einstall­ba­ren Ener­gie­spar­be­trieb passt die Kli­ma­an­la­ge die ein­ge­stell­te Tem­pe­ra­tur auto­ma­tisch gemäß der Werks­ein­stel­lung an, um den best mög­li­chen Ener­gie­spar­ef­fekt zu erzie­len.

Die Fern­be­die­nung über­zeugt durch ein kla­res Design und einem über­sicht­li­chen Dis­play mit allen ein­ge­stell­ten Wer­ten. Die­se Gerä­te­se­r­ie ver­fügt über eine Auto­re­start-Funk­ti­on sowie Feh­ler­dia­gno­se die im Fal­le eines Pro­blems auf dem Dis­play der Innen­ein­heit einen Feh­ler­code dar­stellt.

Das Sin­clair Innen­ge­rät ist LOXO­NE taug­lich und kann direkt an ein AC Con­trol Air ange­schlos­sen wer­den um das Gerät in das auto­ma­ti­sier­te Haus- und Gebäu­de­ma­nag­ment ein­zu­bin­den.

Zubehör/optionale Bau­stei­ne:
Optio­nal ver­füg­bar sind ver­schie­de­ne Hygie­ne­fil­ter (bio­lo­gi­scher Anti­bak­te­ri­en­fil­ter, Mil­ben­fil­ter, Sil­ber­io­nen­fil­ter), ein Alar­min­ter­face für die exter­ne Über­wa­chung von Ein­zel­split­kli­ma­ge­rä­ten, Kabel­fern­be­die­nung mit Wochen­pro­gramm oder eine Zen­tral­fern­be­die­nung für die Steue­rung meh­re­rer Gerä­te, ein Red­un­danz­mo­dul für Ser­ver­räu­me und ein Anschluss­ste­cker für die Gerä­te­ab­schal­tung.

Mit­tels der optio­na­len SWC-02C Kabel­fern­be­die­nung kön­nen die KON­SO­LEN – Gerä­te in über­ge­ord­ne­ten Sys­te­men mit Mod­bus-Pro­to­koll imple­men­tiert wer­den..

WiFi-Modul:
Die TER­REL-Kli­ma­ge­rä­te besitz­ten eine ein­ge­bau­te WiFi Schnitt­stel­le und las­sen sich über Ihre Android bzw iOS Smart­phones oder Tablets bequem bedie­nen. Kon­trol­lie­ren Sie die Raum­tem­pe­ra­tur jeder­zeit und von jedem belie­bi­gen Ort aus. Dank der EWPE Smart App haben Sie Ihre Sin­clair Kli­ma­an­la­ge immer unter Kon­trol­le.

PLAS­MA-TEC Ioni­sa­tor:
Mit der effi­zi­en­ten Funk­ti­on PLAS­MA-TEC erhal­ten Sie merk­lich sau­be­re­re und fri­sche­re Atmo­sphä­re. Dank den SIN­CLAIR-Kli­ma­an­la­gen wird Ihre Umge­bung nicht nur nach Ihren Anfor­de­run­gen gekühlt oder geheizt, son­dern sie wird ach siche­rer. Die Plas­ma-Tech­no­lo­gie besei­tigt schäd­li­che, in der Luft befind­li­che Bak­te­ri­en. So ist die Raum­luft nicht nur sau­ber, son­dern auch frisch. Schüt­zen Sie Ihre Fami­lie mit­hil­fe die­ses neu­en Ele­men­tes: So wird die Wahr­schein­lich­keit einer Erkran­kung an Grip­pe oder ande­ren Krank­hei­ten redu­ziert, die durch Bak­te­ri­en oder Viren ver­ur­sacht und in der Luft über­tra­gen wer­den. Dar­über hin­aus hat die Redu­zie­rung der All­er­ge­ne in der­art gerei­nig­ter Luft güns­ti­ge Aus­wir­kun­gen auf All­er­gi­ker. Die Plas­ma-Tech­no­lo­gie der Luft­rei­ni­gung sorgt für ein natür­li­ches Bio­kli­ma, das reich an akti­ven Sau­er­stoff­mo­le­kü­len (sog. Ionen) ist. Sie erzeugt mess­ba­re und kon­trol­lier­ba­re Men­gen an posi­ti­ven und nega­ti­ven Sau­er­stof­fio­nen. Die nega­ti­ven Ionen ent­hal­ten ein Elek­tron. Die­ses Elek­tron ist bei den posi­ti­ven Ionen nicht vor­han­den, wodurch insta­bi­le Bedin­gun­gen erreicht wer­den. Die­se insta­bi­len Ionen haben die fol­gen­den güns­ti­gen Aus­wir­kun­gen:

• Redu­zie­rung von Par­ti­keln in der Raum­luft
  Die in der Luft über­tra­ge­nen Staub­par­ti­keln wer­den über Ionen­bin­dun­gen mit nega­ti­ven Ionen gela­den. Die gela­de­nen Par­ti­keln häu­fen sich an, wodurch sie schwe­rer wer­den und sich abla­gern.
• Ste­ri­li­sa­ti­on der Raum­luft
  Wäh­rend der Abschei­dung in der Trenn­zo­ne ver­bin­den sich Bak­te­ri­en und Schim­mel­spo­ren mit den akti­ven Sau­er­stoff­mo­le­kü­len, oxi­die­ren und wer­den ver­nich­tet. Auf Grund die­ses Vor­gangs kön­nen sich Bak­te­ri­en und Spo­ren, mit denen Bak­te­ri­en von Per­son zu Per­son über­tra­gen wer­den, nicht wei­ter ver­meh­ren.
• Neu­tra­li­sie­rung von Gerü­chen
  Aero­sol- und Gas­ge­rü­che oxi­die­ren beim Kon­takt mit den akti­ven Sau­er­stoff­mo­le­kü­len. So wer­den Gerü­che, vor allem orga­ni­schen Ursprungs, schnell eli­mi­niert.
• Kon­trol­le der VOC-Stof­fen
  In Gegen­wart von Tep­pi­chen, Bau­stof­fen, Möbeln, Büro­aus­stat­tun­gen, Rei­ni­gungs­mit­teln, Far­ben, Kleb­stof­fen, Lösungs­mit­teln oder Pes­ti­zi­den wer­den flüch­ti­ge orga­ni­sche Stof­fe (Vola­ti­le Orga­nic Com­pounds) im gas­för­mi­gen Aggre­gat­zu­stand frei­ge­ge­ben. Zwi­schen den Ionen und die­sen Stof­fen wer­den Elek­tro­nen aus­ge­tauscht.
• Güns­ti­ge Aus­wir­kun­gen auf die Gesund­heit
  Die Lun­gen von Men­schen und Tie­ren absor­bie­ren Sau­er­stoff viel effi­zi­en­ter, wenn die Atmo­sphä­re sau­ber und ioni­siert ist. Dies hat all­ge­mein güns­ti­ge Aus­wir­kun­gen auf Gesund­heit und Wohl­sein. Der Orga­nis­mus weist erhöh­te Auf­merk­sam­keit und Kon­zen­tra­ti­on auf.

Zubehör/optionale Bau­stei­ne:
Optio­nal ver­füg­bar sind ver­schie­de­ne Hygie­ne­fil­ter (bio­lo­gi­scher Anti­bak­te­ri­en­fil­ter, Mil­ben­fil­ter, Sil­ber­io­nen­fil­ter), ein Alar­min­ter­face für die exter­ne Über­wa­chung von Ein­zel­split­kli­ma­ge­rä­ten, Kabel­fern­be­die­nung mit Wochen­pro­gramm oder eine Zen­tral­fern­be­die­nung für die Steue­rung meh­re­rer Gerä­te, ein Red­un­danz­mo­dul für Ser­ver­räu­me und ein Anschluss­ste­cker für die Gerä­te­ab­schal­tung.
Mit­tels der optio­na­len SWC-02C Kabel­fern­be­die­nung kön­nen die TER­REL PLUS – Gerä­te in über­ge­ord­ne­ten Sys­te­men mit Mod­bus-Pro­to­koll imple­men­tiert wer­den.

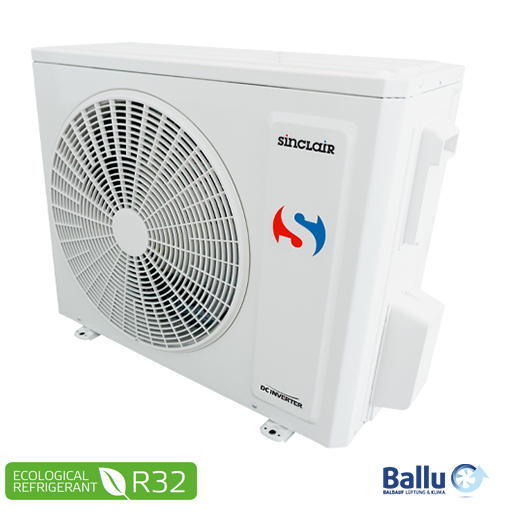

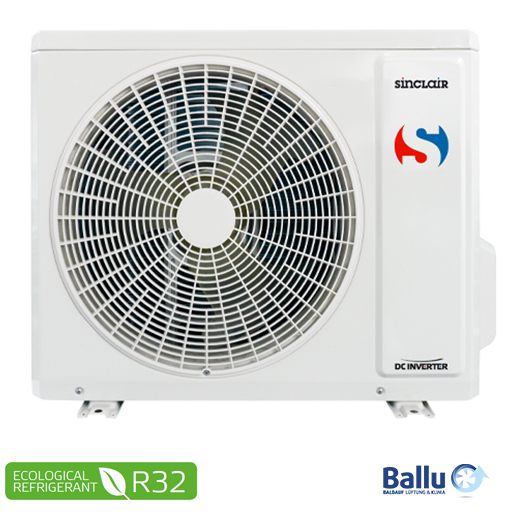

Auf­bau der Aus­sen­ein­heit:
Sin­gle-Split Wär­me­pum­pe als inver­ter­ge­steu­er­te Ver­dich­ter- / Ver­flüs­si­ger­ein­heit. Das Außen­ge­rät besteht aus ver­zink­ten und pul­ver­be­schich­te­ten Stahl­ble­chen. Das schwin­gungs­ge­dämpf­te und selbst­tra­gen­de Gehäu­se hat für Wär­me­pum­pen­be­trieb einen inte­grier­ten Kon­den­sat­ab­lauf. Der Hoch­leis­tungs­ver­flüs­si­ger sowie der Lüf­ter ist mit einem Git­ter vor äuße­ren mecha­ni­schen Ein­flüs­sen geschützt.

Wär­me­tau­scher:
Hoch­leis­tungs-Wär­me­tau­scher zum ener­gie­op­ti­mier­ten Betrieb auch bei hohen/niedrigen Außen­tem­pe­ra­tu­ren. Die Arbeits­wei­se des Wär­me­tau­schers erfolgt nach dem Quer­strom-Prin­zip. Dank der Spe­zi­al­be­schich­tungs­tech­no­lo­gie ist der Wär­me­tau­scher lang­le­big, kor­ro­si­ons­be­stän­dig und somit für den Ein­satz in Küs­ten­nä­he geeig­net.

Ven­ti­la­tor:
Axi­al­ven­ti­la­tor mit ther­misch geschütz­tem Antriebs­mo­tor, inver­ter­ge­re­gelt. Der Motor ist sta­tisch und dyna­misch aus­ge­wuch­tet und schwin­gungs­frei gela­gert. Ein Luft­aus­blas­git­ter schützt den Ven­ti­la­tor vor äuße­ren Ein­wir­kun­gen. Der Luft­an­saug erfolgt über den Ver­flüs­si­ger.

Ver­dich­ter:
Voll­her­me­ti­scher, heiß­gas­ge­kühl­ter, inver­ter­ge­re­gel­ter Roll­kol­ben­ver­dich­ter, spe­zi­ell für den ener­gie­ef­fi­zi­en­ten Betrieb ent­wi­ckelt. Leis­tungs­stark, extrem lauf­ru­hig und geräusch­arm.

Käl­te­kreis­lauf:
Die wei­ter­ent­wi­ckel­ten Hoch­leis­tungs­wär­me­tau­scher und ‑ver­flüs­si­ger sind aus Kup­fer­roh­ren mit ange­press­ten Alu­mi­ni­um-Lamel­len. Das eva­ku­ier­te, getrock­ne­te und mit Schutz­gas gespül­te Sys­tem ist mit Bör­del­an­schlüs­sen aus­ge­stat­tet und kann in kür­zes­ter Zeit mit ent­spre­chen­den Kup­fer­lei­tun­gen ver­bun­den wer­den.Der Kreis­lauf ist mit einer Grund-Käl­te­mit­tel­fül­lung sowie Käl­te­ma­schi­nen­öl ver­se­hen. Absperr­ven­ti­le in Saug- und Flüs­sig­keits­lei­tung, sowie ein Ser­vice-Anschluss an der Saug­lei­tung, sind vor­han­den.

Rege­lung:
Mikro­pro­zes­sor mit inte­grier­ter Selbst­dia­gno­se­funk­ti­on. Elek­trisch kom­plett ver­drah­tet. Die Netz­ein­spei­sung und Ver­bin­dungs­lei­tung sind auf Klemm­leis­ten geführt.

Kon­den­sat:
Das Kon­den­sat der Außen­ein­heit kann durch eine Boh­rung in der Boden­plat­te frei oder kon­trol­liert über einen ent­spre­chen­den Abfluss­schlauch ablau­fen.



Tech­ni­sche Daten:
Nenn­käl­te­leis­tung: 5,2 (1,2 – 6,2) kW (bei Aussentemp.35°C/ Innentemp.27°C/46% r.F.)
Heiz­leis­tung: 5,3 (1,1 – 6,2) kW (bei Aussentemp.7°C/85% r.F., Innentemp.20°C/46% r.F.)

Ver­sor­gungs­span­nung: 220 – 240 V / 1 Ph / 50 Hz
Leis­tungs­auf­nah­me Küh­len / Hei­zen: 1,445 / 1,545 kW
Max. Anschluss­leis­tung: 2,4 kW
Betriebs­strom Küh­len / Hei­zen: 6,6 / 7,1 A
Max. Betriebs­strom: 11,5 A
Ener­gie­ef­fi­zi­enz­klas­se Küh­len / Hei­zen: A++ / A+
Pde­sign Küh­len / Hei­zen: 5,2 / 4,8 kW
SEER / SCOP: 7,2 / 4,0 W/W

Luft­vo­lu­men­strom – Innen­ein­heit: 750 / 670 / 600 / 520 / 470 / 430 / 350 m³/h
Luft­vo­lu­men­strom – Aus­sen­ein­heit: max. 3600 m³/h
Schall­druck­pe­gel – Innen­ein­heit (in 1m Frei­feld): 49 / 47 / 45 / 42 / 40 / 37 / 32 dB(A)
Schall­leis­tung – Innen­ge­rät: 60 / 58 / 56 / 53 / 51 / 48 / 4 dB(A)
Schall­druck­pe­gel – Aus­sen­ein­heit (in 1m Frei­feld): max. 59 dB(A) bei Voll­last
Schall­druck­pe­gel – Aus­sen­ein­heit (in 1m Frei­feld): max. 55 dB(A) bei Nenn­last
Schall­leis­tung – Aus­sen­ge­rät: max. 65 dB(A) bei Voll­last

Ent­feuch­tungs­leis­tung: 1,8 l/h

Käl­te­mit­tel: R32
Füll­men­ge / Eq. CO2: 1,0 kg / 0,675 t
Durch­mes­ser Rohr­lei­tung – Flüs­sig­sei­tig: 1/4″ (6,4 mm)
Durch­mes­ser Rohr­lei­tung – Gas­sei­tig: 1/2″ (12 mm)
Stan­dard­län­ge Rohr­lei­tung: 5 m
Rohr­lei­tungs­län­ge min/max: 3 / 25 m
Max. Über­hö­hung: 10 m
Zusätz­li­che Käl­te­mit­tel­füll­men­ge: 20 g/m

Abmes­sun­gen – Innen­ein­heit B x H x T: 700 x 600 x 215 mm
Abmes­sun­gen – Auss­ein­heit B x H x T:   958 x 660 x 402 mm
Net­to­ge­wicht – Innen­ein­heit: 16,0 kg
Net­to­ge­wicht – Aus­sen­ein­heit: 41,0 kg

Soll-Tem­pe­ra­tur­be­reich: +16 bis +30°C
Betriebs­tem­pe­ra­tur­be­reich Küh­len: ‑15 bis +43°C
Betriebs­tem­pe­ra­tur­be­reich Hei­zen: ‑22 bis +24°C
